打火機滴膠_金屬表面批覆釉面膠

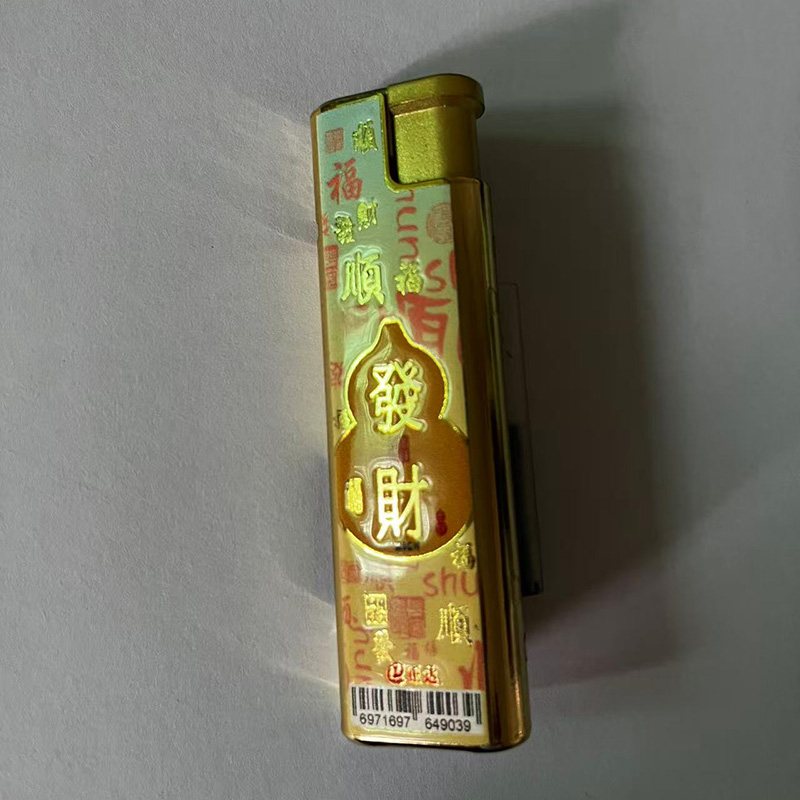

打火機滴膠是一種利用高透明環(huán)氧樹脂水晶膠（AB膠）在打火機金屬外殼表面進行局部或整體澆注固化的裝飾工藝，固化后形成如玻璃般晶瑩剔透、光滑飽滿的立體涂層，俗稱“釉面膠”或“水晶釉”。 該工藝不僅提升了產(chǎn)品的外觀質(zhì)感與防偽等級，還增強了表面耐磨性與抗腐蝕能力。所用材料為專用于金屬基材的高附著力、快干型、抗黃變環(huán)氧滴膠，可實現(xiàn)鏡面光澤、彩色漸變、內(nèi)嵌圖案等多樣化視覺效果，廣泛應(yīng)用于中高端Zippo、噴槍式及定制款打火機制造。
本文將從工藝原理、適用膠水類型、施工流程、常見問題解決、金屬釉面膠性能要求及市場應(yīng)用趨勢六大維度，系統(tǒng)解析打火機滴膠與金屬表面釉面批覆技術(shù)，為制造商、DIY愛好者及設(shè)計師提供專業(yè)指導(dǎo)。
一、打火機滴膠工藝原理
打火機滴膠屬于精密手工藝品涂裝技術(shù)，其核心是通過將液態(tài)環(huán)氧樹脂AB膠精準滴涂于金屬殼體特定區(qū)域，利用樹脂的自流平性自然延展并包裹設(shè)計元素（如LOGO、花紋、彩繪），經(jīng)室溫或加溫固化后形成堅硬、透明、耐久的“液態(tài)玻璃”層。
工藝特點：
局部覆蓋：僅對圖案區(qū)域滴膠，保留金屬本色與結(jié)構(gòu)；
立體增厚：膠層厚度可達1~3mm，呈現(xiàn)浮雕感；
高光通透：透光率≥95%，凸顯底層細節(jié)；
密封保護：隔絕空氣與濕氣，防止油墨氧化、金屬銹蝕。
二、適用于金屬表面的釉面批覆膠類型
并非所有環(huán)氧滴膠都適合金屬打火機使用。理想的“釉面膠”需滿足以下特性：
| 類型 | 特點 | 適用場景 |
|---|---|---|
| 無溶劑環(huán)氧滴膠 | VOC低、環(huán)保、收縮率小、附著力強 | 主流選擇，符合出口標準 |
| 快干型釉面膠 | 表干4~6小時，完全固化24小時 | 批量生產(chǎn)，提高效率 |
| 抗UV黃變型 | 添加紫外線吸收劑，戶外6個月不泛黃 | 高端定制、透明純色款 |
| 高韌性增韌膠 | 抗沖擊性強，不易開裂 | 噴槍式打火機（頻繁受力） |
| 彩色釉面膠 | 預(yù)調(diào)色或可調(diào)色，實現(xiàn)紅、藍、黑、煙灰等效果 | 創(chuàng)意設(shè)計、限量款 |
? 推薦品牌參數(shù)：
粘度：800~1200 mPa·s（易于操作且不易流淌）
配比：A:B =3:1 或 1:1（便于生產(chǎn)效率，3:1屬于慢干，1:1屬于快干）
固化條件：25℃下24小時初固，72小時完全固化
附著力：對不銹鋼、銅、鋅合金剪切強度＞10MPa
三、打火機滴膠標準施工流程
1. 前處理（關(guān)鍵步驟）
清潔脫脂：用異丙醇或?qū)Ｓ们逑磩氐兹コ饘俦砻嬗臀?、指紋；
干燥處理：熱風烘干或自然晾干，確保無水分殘留；
圖案準備：若需內(nèi)嵌圖文，應(yīng)先完成絲印、激光雕刻或貼紙定位。
2. 膠水配制
按說明書比例精確稱量A組分（樹脂）與B組分（固化劑）；
緩慢攪拌均勻（避免劇烈攪動產(chǎn)生氣泡），建議靜置5分鐘消泡。
3. 滴膠操作
使用針管、點膠機或刮刀將膠液緩慢注入目標區(qū)域；
控制膠量，避免溢出邊界；
可分次滴膠（如第一層薄涂封底，第二層加厚成型）。
4. 消泡處理
自然消泡：靜置10~30分鐘，小氣泡自行消失；
真空消泡：放入真空箱抽氣1~3分鐘，徹底去除微泡；
熱風輔助：用低溫熱風吹拂表面，幫助氣泡破裂。
5. 固化養(yǎng)護
室溫（20~25℃）避塵固化24小時；
可置于恒溫烘箱（50~60℃）加速固化至8~12小時；
完全固化前禁止觸碰或包裝。
四、金屬釉面膠的核心性能要求
| 性能指標 | 要求說明 |
|---|---|
| 附著力 | 必須通過劃格法測試（GB/T 9286），達到0級（無脫落） |
| 硬度 | Shore D ≥80，抗刮擦、耐日常摩擦 |
| 耐黃變性 | QUV老化100小時Δb ≤2.0，保持透明純凈 |
| 耐化學(xué)性 | 抵抗酒精、汽油、打火機油侵蝕 |
| 收縮率 | ＜0.5%，防止應(yīng)力開裂與邊緣翹起 |
| 電氣絕緣性 | 體積電阻率＞1×1012 Ω·cm（非必需但有益） |
?? 特別注意：
普通工藝品滴膠易在金屬表面出現(xiàn)“邊緣縮邊”、“附著不良”現(xiàn)象，必須選用專為金屬優(yōu)化的高附著力型號。
五、常見問題與解決方案
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 膠面有氣泡 | 攪拌帶入空氣、基材未脫氣 | 真空消泡、預(yù)熱金屬件 |
| 邊緣縮膠 | 表面張力不匹配、清潔不凈 | 使用附著力促進劑、加強脫脂 |
| 膠層發(fā)白（吸潮） | 冬季高濕環(huán)境施工 | 控溫控濕，預(yù)熱膠水與工件 |
| 固化不完全 | 配比不準、溫度過低 | 精確稱量，加熱促進反應(yīng) |
| 表面不平整 | 一次性滴膠過厚 | 分層滴膠，逐層固化 |
| 黃變老化 | 普通膠耐候性差 | 改用抗UV型釉面膠 |
六、市場應(yīng)用與發(fā)展趨勢
1. 應(yīng)用領(lǐng)域
Zippo類翻蓋打火機：LOGO與圖案滴膠，提升收藏價值；
噴槍式丁烷打火機：火焰窗周圍批覆防護層；
定制紀念款：結(jié)合彩砂、夜光粉、金屬箔打造藝術(shù)效果；
防偽標識：在隱藏區(qū)域滴膠封印，驗證真?zhèn)巍?/p>
2. 技術(shù)趨勢
自動化點膠：采用機械臂+視覺定位，實現(xiàn)精密控制；
多功能復(fù)合膠：集成導(dǎo)電、抗菌、溫變等特性；
環(huán)保升級：推廣水性環(huán)氧或生物基滴膠，降低碳足跡；
數(shù)字化設(shè)計：配合3D建模軟件預(yù)覽滴膠效果。
打火機滴膠不僅是簡單的表面裝飾，更是一項融合材料科學(xué)、精細工藝與美學(xué)設(shè)計的綜合技術(shù)。通過選用合適的金屬專用釉面批覆膠，配合規(guī)范的施工流程與質(zhì)量控制，可顯著提升產(chǎn)品檔次與附加值。對于制造商而言，掌握滴膠工藝意味著更強的定制化能力；對于玩家與設(shè)計師，則打開了無限創(chuàng)意的大門——讓每一枚打火機，都成為獨一無二的藝術(shù)品。
掃一掃 免費提供技術(shù)指導(dǎo)
